Zbrojenie płyty fundamentowej – rodzaje i montaż

Budujesz dom i wahasz się przed wyborem fundamentu? Płyta fundamentowa przyciąga prostotą wykonania i doskonałą adaptacją do niepewnych gruntów, minimalizując prace ziemne oraz ryzyko osiadania, co czyni ją idealną alternatywą dla tradycyjnych ław. Rozumiem Twoje wątpliwości: czy zbrojenie włóknami polipropylenowymi lub bazaltowymi może zastąpić klasyczną siatkę stalową, jak dokładnie obliczyć wymagane ilości materiałów, gęstość zbrojenia i grubość płyty (zazwyczaj 20-30 cm w zależności od obciążeń), oraz jak precyzyjnie zamontować wszystko, by konstrukcja przetrwała dekady nawet na gliniastych czy torfowych podłożach. W tym artykule krok po kroku omówię projektowanie zbrojenia według norm PN-EN 1992-1-1, praktyczne metody obliczania grubości płyty z uwzględnieniem nośności gruntu i obciążeń budynku, montaż siatek z zakładkami oraz dystansami, a także kluczowe parametry betonu (klasa C20/25 minimum, wibrowanie i pielęgnacja), opierając się na sprawdzonych zasadach inżynierskich z polskich budów w trudnych warunkach wszystko po to, byś mógł bezpiecznie zrealizować solidny fundament samodzielnie lub z ekipą.

• Czy zbrojenie włóknami zastąpi siatkę w płycie?
• Jak obliczyć zbrojenie dla płyty fundamentowej?
• Rodzaje zbrojenia rozproszonego w płycie
• Montaż siatki zbrojeniowej w płycie fundamentowej
• Dawki włókien bazaltowych do zbrojenia płyty
• Zbrojenie płyty na słabym gruncie wskazówki
• Wymagania betonowe przy zbrojonej płycie
• Pytania i odpowiedzi: Zbrojenie płyty fundamentowej

Czy zbrojenie włóknami zastąpi siatkę w płycie?

Zbrojenie włóknami w płytach fundamentowych zyskuje na popularności, bo równomiernie rozkłada naprężenia na całej powierzchni, eliminując słabe punkty znane z siatek. Tradycyjna siatka stalowa koncentruje zbrojenie w dwóch płaszczyznach, co na słabym gruncie może prowadzić do pęknięć w miejscach bez prętów. Włókna, mieszane z betonem, działają rozproszone, zwiększając odporność na rozciąganie nawet o 50 procent bez potrzeby precyzyjnego układania. To rozwiązanie sprawdza się szczególnie w płytach o grubości od 15 do 25 centymetrów, gdzie siatka wymagałaby podwójnego wzmocnienia.

W warunkach polskich, z częstymi gruntami gliniastymi i wysokim poziomem wód gruntowych, włókna redukują ilość tradycyjnego zbrojenia o połowę, oszczędzając koszty robocizny. Siatka musi być suspendowana na klinach, co komplikuje wylewkę, podczas gdy włókna po prostu dozuje się do mieszarki. Badania pokazują, że płyty z włóknami polipropylenowymi wytrzymują cykle zamrażania-rozmrażania lepiej niż z siatką, nawet na terenach podmokłych. Wybór zależy od obciążenia dla lekkich domów szkieletowych włókna w zupełności zastępują siatkę.

Porównując koszty, zbrojenie włóknami okazuje się tańsze na większych powierzchniach, bo eliminuje cięcie i spawanie prętów. Siatka sprawdza się w płytach o zmiennej grubości, ale włókna zapewniają izotropową wytrzymałość, idealną dla równomiernego osiadania. W praktyce inżynierskiej coraz częściej rezygnuje się z siatki na rzecz hybrydy, gdzie włókna uzupełniają minimalną siatkę dolną. To podejście minimalizuje ryzyko korozji stali w wilgotnym betonie.

Zobacz także Zbrojenie płyty fundamentowej Rysunek

Jak obliczyć zbrojenie dla płyty fundamentowej?

Obliczanie zbrojenia zaczyna się od analizy gruntu geotechnik podaje moduł odkształcenia E, który decyduje o grubości płyty i ilości zbrojenia. Dla standardowej płyty pod dom jednorodzinny przyjmuje się minimalną grubość 15 cm, z zbrojeniem 0,4-0,6 procent objętości betonu. Formuła podstawowa to A_s = (M / (0,9 * f_y * d)), gdzie M to moment zginający, f_y wytrzymałość stali, d efektywna wysokość. Użyj normy PN-EN 1992-1-1, by wyznaczyć siły wewnętrzne z modelu płyty na podłożu sprężystym.

Na słabym gruncie zwiększ zbrojenie o 20-30 procent, obliczając osiadanie za pomocą wzoru Terzaghiego. Dla płyty 200 m² pod obciążeniem 10 kN/m² grubość rośnie do 20 cm, z siatką ø10/15 cm w obu kierunkach. Włókna wymagają dawki 3-6 kg/m³, zależnie od klasy betonu C20/25. Zawsze sprawdzaj reakcje podparcia w programie jak Robot Structural, by uniknąć przeszacowania.

• Określ obciążenia: stałe, użytkowe i śniegowe zgodnie z PN-EN 1991.
• Modeluj płytę jako na podłożu Winklera z parametrem podłoża k_s.
• Oblicz maksymalny moment zginający M i ścinający V.
• Dobierz procent zbrojenia: min. 0,2% dla rozproszonego, 0,4% dla siatki.
• Sprawdź pękanie: szerokość rys w 0,3 mm.

Dla precyzji stosuj iteracyjne obliczenia, uwzględniając skurcz betonu, który może zwiększyć potrzebę zbrojenia o 10 procent. Na glebach ekspansywnych grubość płyty fundamentowej dochodzi do 30 cm, z dodatkowym zbrojeniem brzegowym. To podejście zapewnia trwałość nawet przez 100 lat.

Może Cię zainteresować też ten artykuł Zbrojenie ławy fundamentowej 40x60

Rodzaje zbrojenia rozproszonego w płycie

Zbrojenie rozproszone obejmuje włókna stalowe, polipropylenowe i bazaltowe, każde dostosowane do specyficznych obciążeń w płytach fundamentowych. Stalowe włókna faliste o długości 30-60 mm zwiększają wytrzymałość na ścinanie, idealne dla garaży podciężarowych. Polipropylenowe mikrowłókna o średnicy 20-50 mikronów kontrolują mikropęknięcia od skurczu, redukując ich szerokość nawet o 70 procent. Bazaltowe łączą odporność chemiczną z wysoką przyczepnością do betonu.

W płytach na trudnym gruncie hybrydowe mieszanki stal plus polipropylen podnoszą nośność o 40 procent w porównaniu do czystego betonu. Włókna szklane tracą popularność ze względu na niższą trwałość w alkalicznych środowiskach betonu. Wybór zależy od agresywności gruntu: na kwaśnych podłożach bazaltowe przewyższają stalowe pod względem korozji. Dawki wahają się od 2 do 10 kg/m³, proporcjonalnie do grubości płyty.

Stalowe włókna sprawdzą się w płytach o wysokiej nośności dynamicznej, jak pod hale, podczas gdy polipropylenowe wystarczą dla domów mieszkalnych. Rozproszone zbrojenie eliminuje potrzebę siatek w 80 procentach przypadków, upraszczając montaż. Testy laboratoryjne potwierdzają, że równomierne rozłożenie włókien zapobiega koncentracji rys nawet pod nierównomiernym obciążeniem.

Dowiedz się więcej o Gotowe zbrojenie płyty fundamentowej

Porównanie wytrzymałości

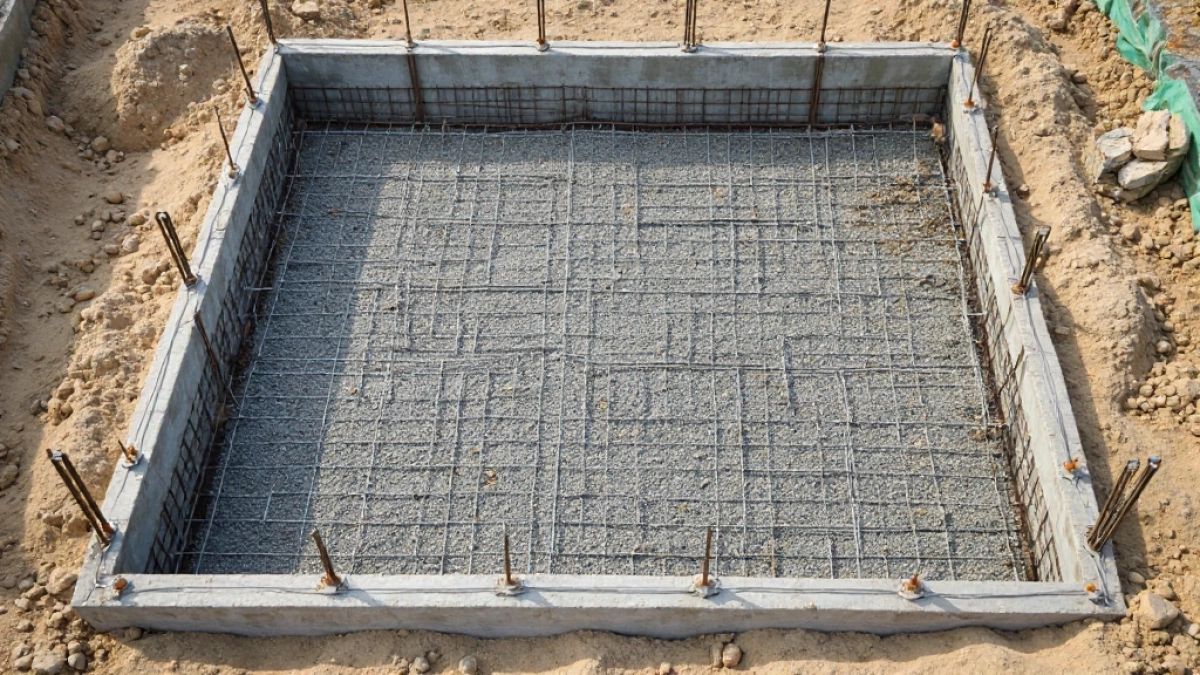

Montaż siatki zbrojeniowej w płycie fundamentowej

Montaż siatki zaczyna się od przygotowania podłoża izolacja termiczna z płyt EPS o grubości 10-20 cm, na którą sypie się 10 cm chudego betonu. Siatkę ø8-12 mm układa się w dwóch warstwach: dolną 5 cm nad podłożem, górną 5 cm poniżej powierzchni, z zakładkami 40 średnic. Użyj klinów plastikowych co 1 m, by zachować osłonę betonu minimum 4 cm. Na krawędziach dodaj zbrojenie brzegowe ø12/10 cm.

Połącz siatki drutem wiązałkowym co 50 cm, unikając spawania, które osłabia stal. Wylewka betonu C25/30 musi być wibrowana, by wypełnić przestrzenie pod siatką. Na dużych płytach stosuj maty zbrojeniowe gotowe, redukując czas montażu o połowę. Kontroluj poziomowanie niwelatorem, by odchylenia nie przekraczyły 5 mm na 3 m.

• Oczyść podłoże z gruzu i ubij podsypkę żwirową.
• Rozłóż folię antywilgociową pod siatką dolną.
• Suspenduj siatki na dystansach co 50 cm.
• Sprawdź ciągłość zbrojenia na styku z ławami.
• Wylej beton etapami max 50 m² bez przerw dłuższych niż 2 godziny.

Na wilgotnych gruntach dodaj folię kubełkową pod siatką, zapobiegając podciąganiu wilgoci. Montaż trwa 1-2 dni dla 150 m², szybciej niż wylewka ław. To zapewnia monolityczną płytę bez mostków termicznych.

Dawki włókien bazaltowych do zbrojenia płyty

Dawki włókien bazaltowych dobiera się do grubości płyty i klasy betonu dla 15 cm i C20/25 stosuj 4-5 kg/m³, co daje wytrzymałość na rozciąganie 4 MPa. Wzór orientacyjny: dawka = (0,3 * grubość [cm]) kg/m³ dla standardowych obciążeń. Na 20 cm zwiększ do 6 kg/m³, mieszając w betoniarni przez 3 minuty po dodaniu. Włókna o długości 25-50 mm zapewniają optymalną dyspersję nawet w gęstych mieszankach.

Tabela dawek pomaga w precyzji: dla płyt fundamentowych pod domy dawka rośnie liniowo z obciążeniem. Testy pokazują, że 5 kg/m³ redukuje pęknięcia o 60 procent w porównaniu do niezbrojonego betonu. Zawsze kalibruj dozownik, by uniknąć aglomeratów osłabiających strukturę.

Na słabym gruncie dodaj 20 procent więcej, monitorując slump test mieszanka nie powinna przekraczać 120 mm opadu. To rozwiązanie ekonomiczne, bo koszt włókien to 2-3 procent budżetu betonu.

Zbrojenie płyty na słabym gruncie wskazówki

Na słabym gruncie, jak glina czy torf, zwiększ grubość płyty do 25-30 cm i zastosuj zbrojenie rozproszone plus siatkę dolną ø12/10 cm. Kolumny żwirowe o średnicy 50 cm co 1,5 m poprawiają nośność podłoża nawet o 3-krotnie. Włókna stalowe w dawce 8 kg/m³ kompensują nierównomierne osiadanie, redukując różnice do 1 cm. Izoluj płytę folią, by uniknąć wymywania gruntu spod zbrojenia.

Geotechnik oblicza parametr podłoża k_s poniżej 10 MN/m³ wtedy obowiązkowa jest płyta zbrojona obustronnie. Na gruntach ekspansywnych dodaj geowłókninę pod płytą, stabilizującą podłoże. Nawet w takich warunkach płyta rozkłada obciążenia równomiernie, oszczędzając na pale.

• Wykonaj sondowania gruntowe co 20 m.
• Ubij podsypkę w warstwach po 20 cm.
• Zastosuj drenaż opaskowy wokół płyty.
• Monitoruj osiadanie podczas wylewki.
• Użyj betonu C30/37 dla wyższej adhezji.

To podejście sprawdza się na 90 procentach działek, minimalizując koszty fundamentów.

Wymagania betonowe przy zbrojonej płycie

Beton do zbrojonej płyty musi być klasy min. C20/25, z wodą/cementem w/c 0,55, by zapewnić przyczepność włókien i osłonę stali. Dodatek plastyfikatorów poprawia urabialność bez wzrostu wody, kluczowe przy gęstych dozach zbrojenia. Wibrowanie igłowe przez 20-30 sekund na m² usuwa pęcherze powietrza, zwiększając gęstość nawet o 5 procent. Temperatura mieszania 5-25°C zapobiega zbyt szybkiemu wiązaniu.

Na zewnątrz stosuj domieszki antyfrostowe, umożliwiające wylewki przy -5°C. Konsystencja S3-S4 idealna dla płyt łatwa pompowanie bez segregacji. Testy wytrzymałości po 28 dniach potwierdzają 25 MPa ściskania dla C25/30. Unikaj cementu o wysokiej wczesnej wytrzymałości, by nie powodować naprężeń skurczowych.

Dla włókien wymagana jest precyzyjna receptura: kruszywo max 16 mm, bez pyłu. Płyty fundamentowe z takim betonem wytrzymują cykle wilgotno-susze bez mikropęknięć. To podstawa trwałości całej konstrukcji.

Pytania i odpowiedzi: Zbrojenie płyty fundamentowej

• Czym jest zbrojenie rozproszone włóknami w płytach fundamentowych?

  Zbrojenie rozproszone włóknami polega na dodaniu włókien polipropylenowych lub stalowych do mieszanki betonowej, co zwiększa trwałość i odporność na pękanie płyty fundamentowej. Działa na całej objętości betonu, eliminując potrzebę tradycyjnych siatek zbrojeniowych.

• Jakie są zalety płyt fundamentowych zbrojonych włóknami nad tradycyjnymi ławami?

  Płyty zbrojone włóknami zapewniają równomierny rozkład obciążeń na grunt, lepsze osiadanie budynku i większą ekonomiczność. Są idealne w budownictwie prefabrykowanym i szkieletowym, gdzie tradycyjne ławy ustępują w trudnych warunkach gruntowych.

• W jakich warunkach gruntowych najlepiej stosować płytę fundamentową?

  Płyty fundamentowe sprawdzają się na większości terenów, w tym przy słabym, niejednorodnym podłożu i wysokim poziomie wód gruntowych. Tylko w ekstremalnych przypadkach, jak wymagające palowania, mogą być niewystarczające.

• Jak projektować i obliczać zbrojenie płyty fundamentowej?

  Projekt zakłada grubość 15-25 cm w zależności od obciążeń, zbrojenie włóknami w dawce 0,5-1 kg/m³ betonu klasy C25/30. Obliczenia uwzględniają rozkład obciążeń całej powierzchni płyty, co upraszcza proces w porównaniu do ław.
