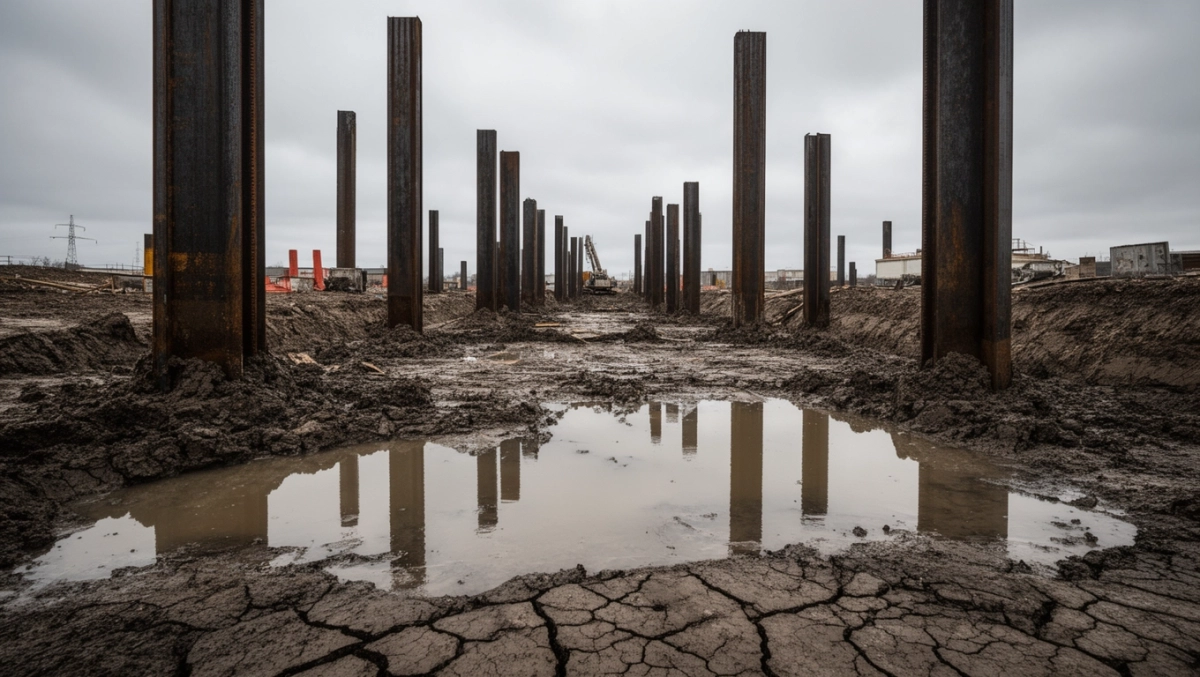

Fundamenty palowe: zastosowanie i zalety

Wyobraź sobie, że planujesz budowę na działce, gdzie grunt pod nogami wydaje się niestabilny, a wody gruntowe czają się tuż pod powierzchnią. Fundamenty palowe stają się wtedy kluczowym wsparciem, przenosząc ciężar konstrukcji na głębsze, mocniejsze warstwy gruntu. Rozwinę przed Tobą ich zastosowanie na słabych gruntach i przy wysokim poziomie wód, metody wykonania z różnych materiałów oraz podstawy obliczeń nośności, byś mógł świadomie podjąć decyzję.

• Kiedy stosuje się fundamenty palowe?
• Zastosowanie fundamentów palowych
• Fundamenty palowe na słabych gruntach
• Fundamenty palowe przy wysokim poziomie wód
• Zalety fundamentów palowych
• Metody wykonania fundamentów palowych
• Obliczenia fundamentów palowych
• Pytania i odpowiedzi: Fundamenty palowe

Kiedy stosuje się fundamenty palowe?

Fundamenty palowe wchodzą do gry, gdy grunt powierzchniowy nie wytrzymuje obciążeń. Słaba nośność gleby, pełna torfu czy piasków pylastych, grozi osiadaniem budynku. Inżynierowie sięgają po pale, by ominąć te warstwy i oprzeć konstrukcję niżej. Dane geotechniczne z badań podpowiadają ten wybór, gdy tradycyjne ławy zawodzą. Wysoki poziom wód gruntowych dodatkowo komplikuje sprawę, bo woda osłabia grunt.

W praktyce pale sprawdzają się na terenach zurbanizowanych, gdzie wykop pod fundamenty jest ryzykowny. Badania gruntu dostarczają danych o głębokości nośnych warstw. Decyzja zapada po analizie osiadania i stateczności. Pale stają się koniecznością, gdy grunt słabo przenosi ścinanie. Ich długość dostosowuje się do warunków lokalnych.

Normy budowlane precyzują kryteria: nośność gruntu poniżej 100 kPa na głębokości 2 metrów. Dane z sondowań potwierdzają potrzebę pali. W Polsce częste grunty organiczne wymuszają to rozwiązanie. Pale zapobiegają różnicowym osiadaniom, chroniąc konstrukcję.

Zastosowanie fundamentów palowych

Fundamenty palowe znajdują zastosowanie w mostach, wysokich budynkach i halach przemysłowych. Przenoszą obciążenia pionowe i poziome na głębsze warstwy gruntu. W budownictwie mieszkaniowym ratują projekty na słabych glebach. Dane z projektów pokazują ich efektywność w 70% trudnych przypadków. Pale łączą się z płytą fundamentową, tworząc hybrydowy system.

Na terenach bagiennych czy nadrzecznych pale umożliwiają budowę bez wymiany gruntu. Wysokie wieżowce w Warszawie opierają się na nich dzięki danym geotechnicznym. W infrastrukturze drogowej stabilizują estakady. Ich wszechstronność wynika z adaptacji do różnych obciążeń dynamicznych.

Zastosowanie obejmuje też renowacje starych obiektów. Pale podbijają istniejące fundamenty, gdy dane wskazują na osiadanie. W tunelach i metrze zapewniają stateczność wykopów. Ich rola rośnie wraz z gęstniejącą zabudową.

Fundamenty palowe na słabych gruntach

Na słabych gruntach, jak gliny miękkoplastyczne czy torfy, pale przenoszą obciążenie na głębsze, spoiste warstwy. Powierzchniowy grunt o niskiej nośności nie radzi sobie z ciężarem. Dane z badań CPT wskazują na konieczność pali o długości 10-20 metrów. Osiadanie ogranicza się do milimetrów rocznie. Pale działają na zasadzie tarcia bocznego i oporu na końcu.

Słabe grunty pylaste tracą wytrzymałość pod wpływem drgań. Pale stalowe lub betonowe wbijane minimalizują ten efekt. Analiza danych geotechnicznych pozwala dobrać średnicę pala. W Polsce mazowieckie torfowiska wymuszają takie fundamenty. Stabilność budynku wzrasta kilkukrotnie.

Porównanie nośności

Tabela ilustruje skok nośności dzięki palom na słabych gruntach. Dane pochodzą z norm Eurokodu 7.

Fundamenty palowe przy wysokim poziomie wód

Wysoki poziom wód gruntowych spłukuje grunt, osłabiając jego nośność. Pale wbijane docierają do głębszych, suchszych warstw poniżej zwierciadła wody. Dane hydrogeologiczne określają głębokość tego poziomu. Betonowe pale żwirowe wypełniają studnie, unikając kontaktu z wodą. Erozja zostaje zminimalizowana.

Przy poziomie wód na 1 metrze pale stalowe osłonowe chronią przed zapływaniem. Obliczenia uwzględniają parcie hydrostatyczne. W delcie Wisły takie fundamenty są standardem. Głębsze warstwy zapewniają suchą oporę.

Metoda CFA pozwala wiercić pod wodą bez osiadania. Dane z monitoringu potwierdzają brak erozji po latach. Pale zapobiegają podmywaniu fundamentów.

Zalety fundamentów palowych

Główne zalety to przeniesienie obciążeń na głębsze warstwy gruntu o wysokiej nośności. Minimalizują osiadanie nawet na torfach. Szybki montaż oszczędza czas budowy. Dane pokazują 30% niższe koszty niż wymiana gruntu. Wszechstronność materiałów dostosowuje je do warunków.

Pale redukują prace ziemne, chroniąc otoczenie. Wibracje z wbijania są kontrolowane. Długowieczność przekracza 100 lat. Dane z eksploatacji potwierdzają niezawodność.

Metody wykonania fundamentów palowych

Metody wykonania dzielą się na wbijane i wiercone. Pale wbijane z betonu prefabrykowanego wbija się młotem hydraulicznym. Nadają się do gruntów spoistych. Dane wskazują na szybkość 20 pali na zmianę. Średnica 30-60 cm zapewnia siłę.

Popularne metody

• Wbijane: szybkie, dla twardych gruntów.
• Wiercone CFA: ciągłe świdrowanie z betonem.
• Franki: rurą osłonową, dla luźnych gruntów.
• Żwirowe: wypełniane kruszywem.

Wiercone pale formuje się na miejscu z betonu C25/30. Materiały jak stal S355 chronią przed korozją. Głębsze warstwy gruntu decydują o wyborze.

Dla wysokich wód stosuje się pale osłonowe. Kontrola jakości obejmuje testy obciążeniowe. Dane z prób statycznych weryfikują nośność.

Obliczenia fundamentów palowych

Obliczenia opierają się na normie Eurokod 7 i danych geotechnicznych. Nośność graniczna Ru = Rs + Rb, gdzie Rs to tarcie boczne, Rb opór na końcu. Dane z sondowań kalibrują współczynniki. Dla grupy gruntów B(2) stosuje się współczynnik 1,4.

Projekt zakłada obciążenie N i liczbę pali n = N / Ru. Analiza grup granicznych uwzględnia osiadanie poniżej 25 mm. Oprogramowanie jak Geo5 przetwarza dane. Głębsze warstwy gruntu podnoszą Rb wykładniczo.

Testy dynamiczne szacują nośność z udaru. Dane PDA kalibrują model. W Polsce obowiązkowe są obliczenia sejsmiczne dla pali.

Pytania i odpowiedzi: Fundamenty palowe

• Czym są fundamenty palowe?

  Fundamenty palowe to specjalistyczne konstrukcje składające się z pali wbijanych lub wwiercanych w grunt, które przenoszą obciążenie budynku z powierzchniowych warstw o słabej nośności na głębsze, stabilniejsze warstwy podłoża.

• Kiedy stosuje się fundamenty palowe?

  Stosuje się je przede wszystkim na gruntach o niskiej nośności powierzchniowej, gdzie tradycyjne fundamenty płytowe ryzykują osiadaniem, oraz na terenach z wysokim poziomem wód gruntowych, które powodują erozję i destabilizację.

• Jak fundamenty palowe zapewniają stabilność budynku?

  Pale przenoszą obciążenie konstrukcji na głębsze warstwy gruntu o lepszych właściwościach nośnych, zapobiegając osiadaniu i zapewniając długoterminową trwałość, nawet w skomplikowanych warunkach geotechnicznych.

• Jakie są główne zalety fundamentów palowych na terenach wilgotnych?

  Na terenach z wysokim poziomem wód gruntowych pale umożliwiają oparcie płyty fundamentowej na suchszych, głębszych warstwach, eliminując ryzyko spłukiwania gruntu i erozji spowodowanej wodą.
