Jeśli stawiasz słup oświetleniowy w ogrodzie czy na podjeździe, wiesz, jak ważne jest, by stał prosto i pewnie przez lata, mimo wiatrów i mrozów. Fundament to jego podstawa, która przenosi obciążenia na grunt, a jego projektowanie zaczyna się od głębokości osadzenia, zależnej od wysokości słupa i rodzaju podłoża. Rozwinę to w szczegółach: rodzajach fundamentów, ich wymiarach, doborze do konkretnego słupa, montażu, wpływie gruntu oraz roli kotew, byś mógł wybrać rozwiązanie stabilne i trwałe.

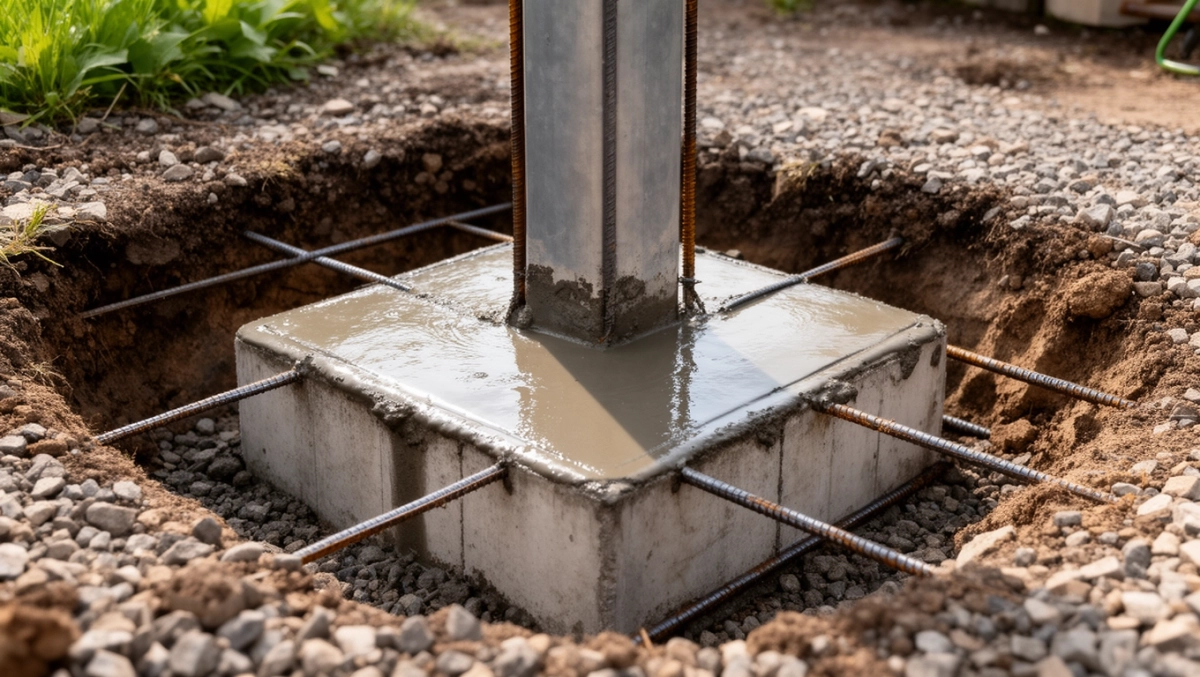

Fundament pod słup oświetleniowy

Głębokość fundamentu pod słup oświetleniowy

Fundament pod słup oświetleniowy musi sięgać wystarczająco głęboko, by przeciwdziałać momentom pochylającym od wiatru i masy opraw. Standardowo przyjmuje się osadzenie na 1/6 do 1/5 wysokości słupa, co dla konstrukcji 6-metrowej oznacza 1 do 1,2 metra. Ta reguła zapewnia stabilność, ale zawsze zależy od lokalnych warunków gruntowych i obciążenia dynamicznego. Głębsze zakotwienie chroni przed wychyleniem, szczególnie w rejonach wietrznych.

W przypadku słupów wyższych niż 8 metrów głębokość rośnie proporcjonalnie, często przekraczając 1,5 metra. Projektanci uwzględniają tu nie tylko wysokość słupa, ale i jego masę oraz rozstaw ramion oświetleniowych. Dla słupów z oprawami LED o większej wadze osadzenie bywa głębsze o 20-30 centymetrów. To zapobiega oscylacjom pod wpływem podmuchów.

Przy montażu bezpośrednim w gruncie wierci się otwór o głębokości zgodnej z obliczeniami statycznymi. Dla prefabrykatów betonowych głębokość zależy od ich konstrukcji, zazwyczaj 80-120 centymetrów poniżej poziomu terenu. Zawsze sprawdzaj normy PN-EN 40, by uniknąć niedoszacowania. Prawidłowa głębokość to klucz do długoletniej eksploatacji bez napraw.

Zobacz także koszt plyty fundamentowej

Rodzaje fundamentów pod słupy oświetleniowe

Podstawowy podział obejmuje fundamenty wylewane na miejscu i prefabrykowane z betonu. Wylewane pozwalają na dostosowanie do każdych warunków, mieszając beton klasy C20/25 bezpośrednio w wykopie. Są ekonomiczne dla pojedynczych słupów, ale wymagają czasu na wiązanie, co opóźnia montaż o 28 dni. Ich zaletą jest monolityczność i brak łączeń.

Prefabrykowane fundamenty betonowe produkuje się w zakładach, z gotowymi kotwami stalowymi. Łatwo je transportować i instalować w ciągu jednego dnia, co przyspiesza prace na dużych parkingach czy ulicach. Wykonane z betonu C30/37 wytrzymują cykle mrozowe bez pęknięć. Wybór zależy od skali projektu i dostępności sprzętu.

Inne warianty to bloki fundamentowe z tworzywa lub kompozytów, lżejsze i odporne na korozję, choć droższe. Dla słupów małej wysokości stosuje się czasem fundamenty żwirowe z betonowym rdzeniem. Każdy rodzaj stabilizuje słup oświetleniowy, przenosząc obciążenia pionowe i poziome na grunt.

Przeczytaj również o Podbicie fundamentów cena

Wymiary fundamentów pod słupy oświetleniowe

Typowa wysokość fundamentu wynosi 80 do 150 centymetrów, z czego większość chowa się pod ziemią. Szerokość podstawy oscyluje wokół 30-60 centymetrów, proporcjonalnie do średnicy słupa. Dla konstrukcji 10-metrowych podstawa rośnie do 70 centymetrów, by rozłożyć siły. Te wymiary zapewniają stabilność bez nadmiernego zużycia betonu.

Średnica otworu na słup dopasowuje się do jego podstawy z luzem 2-5 centymetrów na fugę betonową. Kotwy mają zazwyczaj 100-300 milimetrów średnicy, rozmieszczone symetrycznie. Wymiary dobiera się indywidualnie, uwzględniając wysokość słupa i obciążenia wiatrem. Standardowe prefabrykaty ułatwiają wybór.

Warto przeczytać także o koszt płyty fundamentowej cena za m2 2025 polska

Wykres ilustruje wzrost szerokości wraz z wysokością słupa, co wizualizuje zasadę proporcjonalności. Takie dane pomagają w szybkim oszacowaniu materiałów. Pamiętaj o rezerwie 10% na nieregularności gruntu.

Dobór fundamentu do słupa oświetleniowy

Dobór zaczyna się od analizy wysokości słupa, jego masy i rozstawu opraw. Wyższy słup wymaga głębszego i szerszego fundamentu, zależnie od klasy obciążenia wiatrem. Dla słupów 12-metrowych podstawa przekracza metr średnicy. Obliczenia statyczne według Eurokodu 3 są obowiązkowe dla bezpieczeństwa.

Masa słupa z luminarami wpływa na nośność gruntu, co determinuje wymiary. Cięższe modele z metalu halogenowego potrzebują wzmocnionych kotew. Zależy to też od przeznaczenia: ulicznego czy parkowego. Indywidualny projekt minimalizuje ryzyko awarii.

  • Zmierz wysokość i masę słupa przed zakupem fundamentu.
  • Sprawdź obciążenie dynamiczne z karty technicznej.
  • Dopasuj rozstaw kotew do flanszy słupa.
  • Uwzględnij strefę wiatrową według map Polski.

Montaż fundamentu pod słup oświetleniowy

Montaż prefabrykatu zaczyna się od wykopu o głębokości zgodnej z projektem i szerokości większej o 20 centymetrów. Na dno wsypuje się 10 centymetrów żwiru dla drenażu, co zapobiega gromadzeniu wody. Ustaw fundament wypoziomowany laserem, wlewając beton wokół. Proces trwa kilka godzin, z utwardzaniem po 48 godzinach.

Przy wylewaniu na miejscu formuje się deskowanie z desek, armując prętami fi12-16. Miesza się beton z kruszywem 0-16 mm, wibrując mieszankę. Kotwy wbija się przed zalaniem, kontrolując pion. Po 7 dniach montuje się słup, dokręcając śruby momentem 200 Nm.

Kluczowe jest sprawdzenie stabilności po montażu, symulując obciążenie. Użyj poziomicy i klinów do korekty. Dla słupów grupowych zachowaj odstępy 5-10 metrów. Prawidłowy montaż gwarantuje 20-30 lat bezusterkowości.

Wpływ gruntu na fundament słupa oświetleniowego

Grunt gliniasty wymaga głębszego osadzenia ze względu na mniejszą nośność, zależną od wilgotności. Piaski średnie pozwalają na płytsze fundamenty, do 1 metra dla słupów 6-metrowych. Badanie geotechniczne określa moduł odkształcenia gruntu E. Słaby grunt wymusza pale lub poszerzenia podstawy.

W gruntach ekspansywnych, jak iły, stosuje się izolację bitumiczną fundamentu. Mrozowe unoszenie gruntu wpływa na głębokość poniżej strefy przemarzania, w Polsce 80-140 centymetrów. Zależy to od regionu: na Mazowszu głębsze niż na Pomorzu. Dostosowanie zapobiega pękaniu betonu.

  • Glina: głębokość +20%, wzmocnienie.
  • Piasek: standardowe wymiary.
  • Skała: płytki fundament z kotwami chemicznymi.

Kotwy w fundamencie pod słup oświetleniowy

Kotwy stalowe, ocynkowane ogniowo, przenoszą siły ścinające i rozciągające od słupa. Ich średnica 100-300 mm zależy od flanszy słupa, z rozstawem 4-8 sztuk. Długość kotew sięga 50-80 centymetrów w beton, z płaskownikami dla lepszego zakotwienia. Zapewniają sztywność całej konstrukcji.

Rozstaw kotew dopasowuje się dokładnie do otworów w podstawie słupa, z tolerancją 2 mm. W prefabrykatach są zabetonowane fabrycznie, co ułatwia montaż. Dla słupów wysokich stosuje się kotwy z prętów gwintowanych M20-M30. Regularna kontrola dokrętu zapobiega luzom.

W gruntach słabych kotwy łączy się z dodatkowymi zbrojeniami. Moment dokręcania kalibruje kluczem dynamometrycznym. Prawidłowe kotwy to podstawa odporności na wichury do 150 km/h.

Pytania i odpowiedzi: Fundament pod słup oświetleniowy

  • Jaka jest zalecana głębokość osadzenia słupa oświetleniowego w fundamencie?

    Przy bezpośrednim zabetonowaniu w gruncie standardowa głębokość wynosi 1/6–1/5 wysokości słupa, np. dla słupa 6 m: 1–1,2 m. W montażu na fundamencie głębokość zależy od projektu i rodzaju prefabrykatu, typowo 80–150 cm. Głębokość dostosowuje się też do typu gruntu i sposobu montażu.

  • Jakie są typowe wymiary fundamentów pod słupy oświetleniowe?

    Typowe fundamenty prefabrykowane lub wylewane mają wysokość 80–150 cm, średnicę lub szerokość podstawy 30–60 cm, a średnicę kotew 100–300 mm. Wymiary te stabilizują słup i przenoszą obciążenia na grunt.

  • Od czego zależy dobór wymiarów fundamentu pod słup oświetleniowy?

    Wymiary dobiera się indywidualnie na podstawie wysokości i masy słupa, warunków gruntowych oraz obciążeń dynamicznych i statycznych. Wyższy i cięższy słup wymaga większego oraz głębszego fundamentu dla zapewnienia stabilności.

  • Jaki jest rozstaw kotew w fundamencie pod słup oświetleniowy?

    Rozstaw kotew musi być precyzyjnie dopasowany do rozstawu otworów w podstawie słupa, co zapewnia stabilne osadzenie. Zależy od modelu słupa i jego parametrów montażowych.
